商品説明
ドアのロック・アンロックに連動してドアミラーが格納・復帰できるアイテムです。キーレスリモコンとの連動も可能。ドアミラーを手動で開閉する面倒さを解消できます。
接続方法はカプラー接続と常時電源、ロック信号、アンロック信号の3本結線のみとなります。
スマートキー/プッシュスタート/社外品キーレスキット等全てに対応可能です。
機能
・ドアロックでミラー格納、アンロックでミラー復帰(キーレス連動) ※
・ドアロックでミラー格納、ACCまたはイグニッションONでミラー復帰
(ACC/イグニッション連動) ※
※ お好みの連動パターンにより結線方法が異なります。1つの結線で2パターンの連動を選べる機能ではありません。
参考適合
・エルグランド : E51 後期 (H16/8〜H22/8) ※1
・セレナ : C26系 (H22/11〜)
・セレナ : C25系 (H19/12〜H22/11) ※2
・キューブ : Z12系 (H19/12〜H22/11) ※3
※1 車内の開閉スイッチのカプラー形状が10ピンの車両は適合しません。ミラーコントロールスイッチの形状でピン数の確認が可能です。画像をご参照下さいませ。
※2 C25前期、またはC25ハイウェイスターは適合しません。
※3 ライダー車は適合しません。

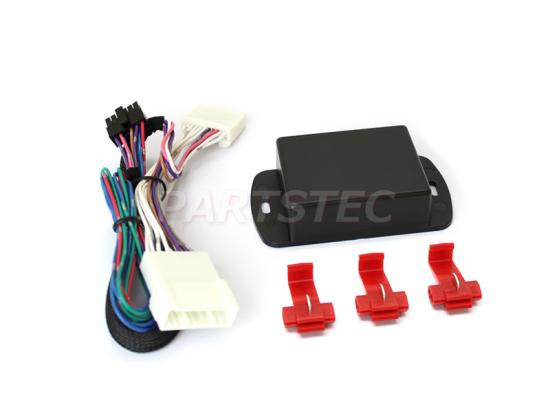

セット内容
・ユニット本体×1
・ハーネス×1
・エレクトロタップ×3
・簡易結線図 ×1※
※ 車種別専用の結線図ではございません。
注意事項
※車両側ミラー格納スイッチは常に開く(ミラー/OPEN)側の設定で本製品をお使い下さい。走行中にスイッチを動作された方は、エンジン停止前には開くに戻してからエンジンを停止してください。
※電動格納機能無しのドアミラーには取付できません。
※車種により結線箇所が異なりますので必ず取付車両の配線情報をお調べした上で結線を行なってください。
※車内のミラースイッチが格納位置の場合、またキーがACC/ONの時は連動しません。
参考データ
・作業時間(指数) : 120分(2)
※作業時間について
